Dispositivi supportati

Device Type	Modbus TCP (Ethernet)	RS485	Curtailment

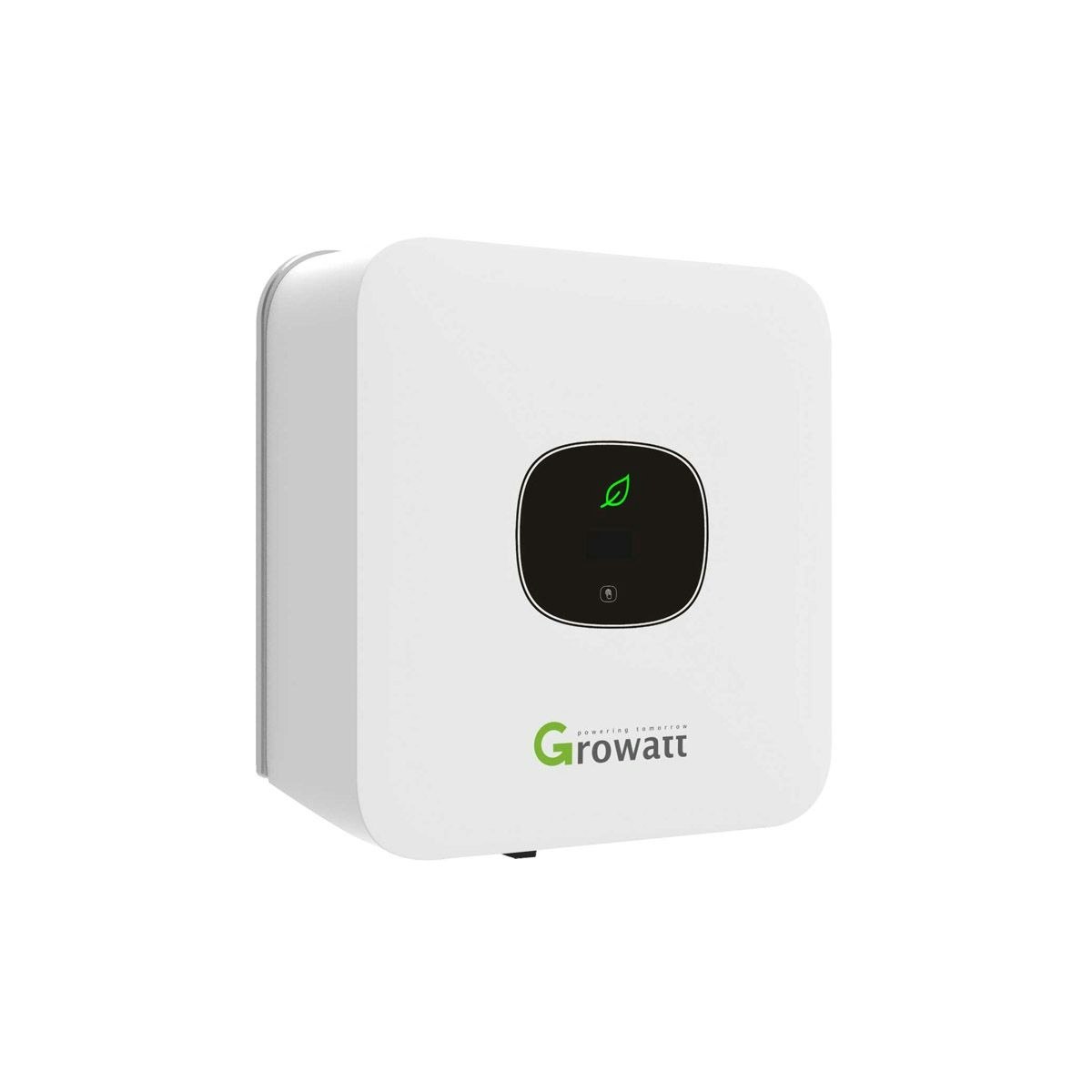

MIC 600TL-X	❌		✅
MIC 750TL-X		✅
MIC 1000TL-X
MIC 1500TL-X
MIC 2000TL-X
MIC 2500TL-X
MIC 3000TL-X
MIC 3300TL-X

Cablaggio

RS485

RS485 Wiring

• For correct RS485 wiring: Follow the guidelines for RS485 wiring.
• If the wiring shown in the table below is incorrect, please let us know.
• There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.

Device	SmartgridOne Controller model OM1	SmartgridOne Controller model IG8	RS485-USB converter	RS485-Ethernet converter
RS485 A1	RS485 A	RS485_POS	RS485 A	TX+
RS485 B1	RS485 B	RS485_NEG	RS485 B	TX-
N/A	RS GND	GND	Not available	G

Configurazione

NOTE: RS485 Device Addresses

• You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
• Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
• For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.

Per impostazione predefinita, l'inverter è impostato sull'indirizzo 1. Questo può essere cambiato tramite il menu impostazioni dell'inverter. Questo è necessario solo se più dispositivi sono connessi al bus di comunicazione RS485.

Puoi cambiare l'indirizzo dell'inverter tramite il controllo touch. Funziona nel seguente modo:

Controllo touch	Impatto
Tocca una volta	Cambia il display o il numero + 1
Tocca due volte	Entra o conferma
Tocca tre volte	Menu precedente
Tieni premuto per 5 secondi	Conferma l'impostazione del paese o del numero. Ripristina il valore predefinito.

Cambia l'indirizzo andando al menu "Set Comaddr" come mostrato nell'immagine a sinistra o sopra. Imposta l'indirizzo su un valore unico. Consulta il Capitolo 7 del manuale dell'inverter per ulteriori informazioni.
